环氧粉末是粉末涂料的一种,由环氧树脂及其它添加剂组成。环氧涂料一般分为油性环氧涂料和水性环氧涂料可以保证产品的环保性能和实用性能，用在桥梁，船舶，水下图层，化工防腐涂层和煤矿设施的防腐等，是否添加塑化剂，固化剂，环氧树脂的组成成分的改变都会影响涂料的玻璃化转变温度，所以快猫成人APP下载需要准确的测出其玻璃化转变温度而使适用于不同的应用环境场景下。

　　DZ-DSC300C是一款实验温度在-40℃到600℃的国产无码AV快猫设备，实验温度跨度大，可应用于树脂，塑料，橡胶等多种材料的热分析变化，其中玻璃化和固化就是其中的两种，通过采集测试样在加热过程中的吸放热变化从而测出对应参数。

　　测试方法：称量10mg左右的样品放在60ul的铝坩埚容器中，次升温设置20℃/min 的速率加热到80℃然后迅速降到室温并设置以下（图1）参数对其样品进行再次进行升降温实验，得到实验图谱进行分析（图2）。

图1

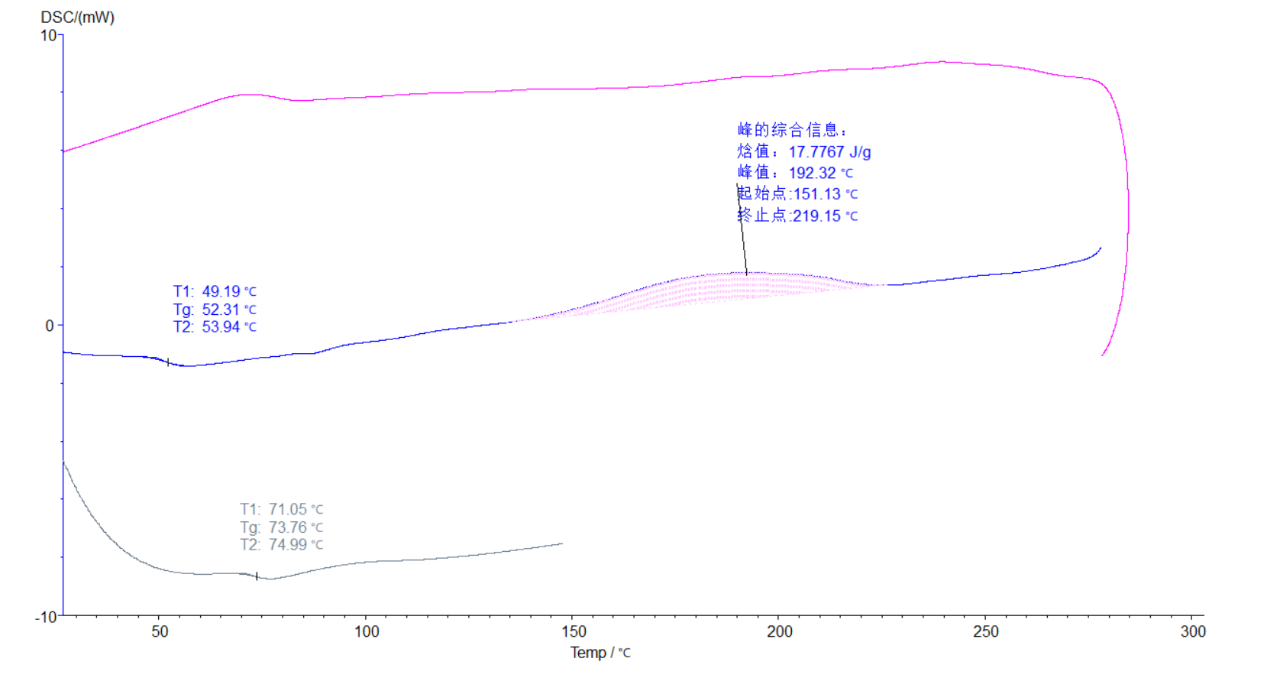

图2

　　实验结果分析：蓝色曲线为阶段加热，其中Tg温度为52.31℃，在151.13℃到219.15℃之间有一段放热固化的过程，该段固化放出热量为17.7767J/g；黑色曲线为第二次加热过程，其中Tg为73.76℃。从这次的实验快猫成人APP下载可以看出两次升温的玻璃化温度不同，这是因为环氧粉末在次加热过程中还有一段固化的反应，经过不同固化程度的样品测试快猫成人APP下载可以得出固化度越高的树脂，其测试的玻璃化温度就越高。更多关于DZ-DSC300C国产无码AV快猫产品信息，可咨询：400-885-2060。
